Calculer des sous réseaux et le nombres d’hôtes disponibles en IPV4

1 - selection des bits dans le dernier octet
Le sous réseau permet de subdiviser un réseau de taille importante. Dans ce billet je vais décrire une procédure simple pour calculer des sous réseau et le nombres d’hôtes par sous réseau. Pour compléter les quelques mots sur les sous réseaux, cela permet de limiter la portée des requêtes en broadcast qui sont gourmande en ressources.

Pour faciliter la compréhension du billet je vais essayer de faire au plus court et au plus clair afin de ne pas mélanger les divers notions comme c’est souvent le cas dans l’apprentissage d’un nouveau domaine. Vous devez néanmoins connaître certaines bases comme les classe IP (A, B, C, D) ainsi que les plages d’IP privé et d’autres notions de bases.

Pour notre TP on va utiliser une adresse classique de réseau privé. 192.168.1.0/255.255.255.0

Nous avons donc notre adresse IP et son masque par défault : 192.168.1.0/255.255.255.0
On nous demande depuis cette plage IP par défault de mettre en place 20 Sous réseaux.

Vous pouvez traduire la mise en place de sous réseau comme un découpage de votre réseau 192.168.1.0/255.255.255.0 en 20 plus petites sections qui contiendront chacune X hôtes possibles. ( soit X adresses IP attribuable à un client)

Ainsi le raisonnement est le suivant, 192.168.1.0/255.255.255.0 est une adresse de class C on ne peut donc pas toucher au 3 premiers octets du masque par défault. Il nous reste donc 1 octet, soit 8 bits.

On peut représenter notre masque de la façon suivante,

11111111.11111111.11111111.00000000

On sait que l’on va travailler sur notre dernier octet, soit le bloc de « 0 » de fin. Dans l’énoncé on recherche à créer 20 sous réseau. Dans la procédure on va procéder comme suit :

Recherche la puissance de 2 strictement égal ou supérieur au nombres de sous réseau demandé, ici 2^4 = 16 donc trop court, 2^5 = 32 donc correct.( On en demande 20 )
La puissance vous indique le nombres de bits necessaire dans votre dernier octet, donc ici 5

1 - selection des bits dans le dernier octet

On va calculer à partir de ces 5 bits notre nouveaux masque de sous réseau,

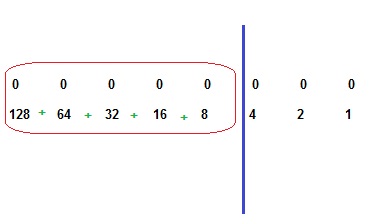

2 addition des bits pour former le nouveau masque de sous reseau

On obtient donc par simple addition notre nouveaux masque à remplacer, ici 248
Notre nouveau masque est donc 255.255.255.248
