Routage Dynamique avec le Protocole RIP sur Cisco Packet Tracer

Dans un précédent billet je détaillais la procédure pour mettre en place un routage static sur Cisco Packet Tracer. Le routage static possède des avantages et des inconvénients il vous revient le choix de votre routage. Dans ce billet je vais détailler la mise en place d’un routage en utilisant le protocole RIP via Cisco Packet Tracer.
Très simple à mettre en place il vous suffit d’indiquer les réseaux concernés pour que le protocole gère le routage entre vos différents réseaux cloisonnés.

logo cisco

Dans cet exemple j’utiliserai 3 réseaux.

192.168.1.X
192.168.2.X
192.168.3.X

La configuration de mon packet tracer est la suivante :

PC0: ip-192.168.1.10-gateway-192.168.1.254
PC1: ip-192.168.2.20-gateway-192.168.2.254
PC2: ip-192.168.3.30-gateway-192.168.3.254

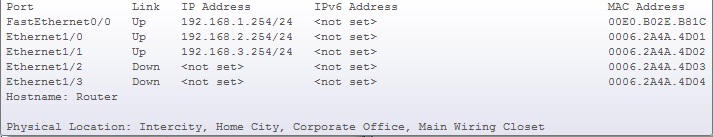

Pour mon routeur j’ai simplement utilisé 3 interface pour mes trois réseaux dans un soucis de facilité uniquement, voir la création de sous réseaux dans mon précédent article.

Lorsque vous aurez mis en place cette configuration vos clients répondront au ping malgrès les diffrents cloisonnement de votre réseau.

routage protocle rip configuration routeur

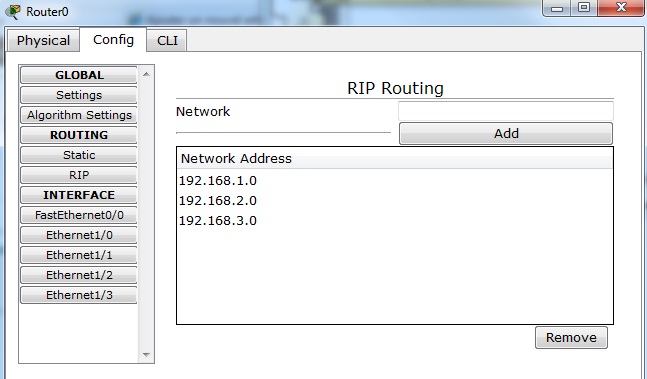

routeur rip

Pour configurer votre protocole RIP en console suivez la procédure ci-dessous.

Ajouter une route

1
2
3
4
Router>en
Router#conf t
Router(config)#router rip
Router(config-router)#network 192.168.1.0

Suprimer une route

1
2
3
4
Router>en
Router#conf t
Router(config)#router rip
Router(config-router)#no network 192.168.1.0
