Cisco Packet Tracer La gestion de switch avec VTP

Le protocole VTP (VLAN Trunking Protocol) permet le tranfert de configuration de commutateur(switch). Il permet via un commutateur « server » de diffuser la configuration des VLAN aux autres switch du « domain VTP« .

logo cisco

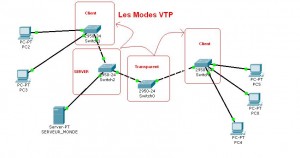

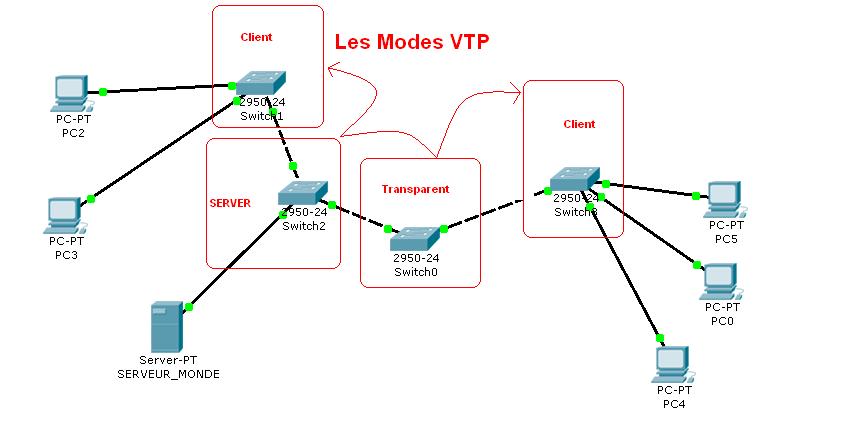

Il existe trois modes VTP, on entend par mode VTP la façon dont va interagir le switch avec les autres.

le Mode : SERVER
Un switch en mode « server » sera votre « source » pour configurer les autres. Il répercutera sa configuration sur les autres switch du domaine.

Le Mode : Client
Un switch en Mode Client recevra les informations du switch « server«

Le Mode : Transparent
Il possède quelques différences selon la version VTP.

  • VTP°V1 : Le switch ne relai pas les informations VTP et ne les appliques pas.
  • VTP°V1 : Le switch relai les informations et ne les appliques pas.

mode vtp switch cisco

Pour paramétrer vos switch dans les différents mode, suivez la procédure ci-dessous.

  • Réinitialisez le numéro de révision à 0, il correspond pour vulgariser au numéro de version de votre configuration serveur. Pour faire, passez le commutateur en mode Transparent puis repassez le en mode server et changer son nom de domain VTP.
    1
    2
    3
    4
    5
    6
    Switch3(config-if)#vtp mode transparent
    Setting device to VTP TRANSPARENT mode.
    Switch3(config)#vtp mode server
    Setting device to VTP SERVER mode.
    Switch3(config)#vtp domain nomdomaineprovisoire
    Changing VTP domain name from mydomainvtp to nomdomaineprovisoire
  • Pour passer un switch en Mode SERVER :

    1
    2
    3
    Switch3(config-if)#vtp mode server
    Switch3(config)#vtp domain mydomainvtp
    Changing VTP domain name from nomdomaineprovisoire to mydomainvtp
  • Pour passer un switch en Mode Transparent :

    1
    2
    3
    Switch3(config-if)#vtp mode transparent
    Switch3(config)#vtp domain mydomainvtp
    Changing VTP domain name from nomdomaineprovisoire to mydomainvtp
  • Pour passer un switch en Mode Client :

    1
    2
    3
    Switch3(config-if)#vtp mode client
    Switch3(config)#vtp domain mydomainvtp
    Changing VTP domain name from nomdomaineprovisoire to mydomainvtp

Vos switch sont maintenant sur le même domain VTP et correctement configuré pour recevoir la configuration VLAN de votre Switch SERVER.
