ESXi Explication sur la gestion du réseau

Dans le Client vsphère, se rendre sur l’hôte ESXi puis onglet « configuration » puis dans le menu de gauche onglet on voit « Mise en réseau ». On constate ici la présence des différentes cartes réseaux de notre ESXi.

Quelques informations pour résumer la configuration du réseau sur un ESXi.

  • La liaison entre la VM (Vswitch) est assuré par les PortGroup
  • De base on a 1 Vswitch par ESXi, on peut en ajouter d’autres.
  • On peut assigner un ou plusieurs PortGroup sur un Vswitch
  • On va assigner un VLAN à un PortGroup

En production est recommandé de :

  • Mixer les modèles de carte réseau pour éviter les soucis de drivers ou autres.
  • Créer un Vswitch pour les VM, créer un VSwitch pour les ESXi, ainsi on peut faire du load balancing ou du failover

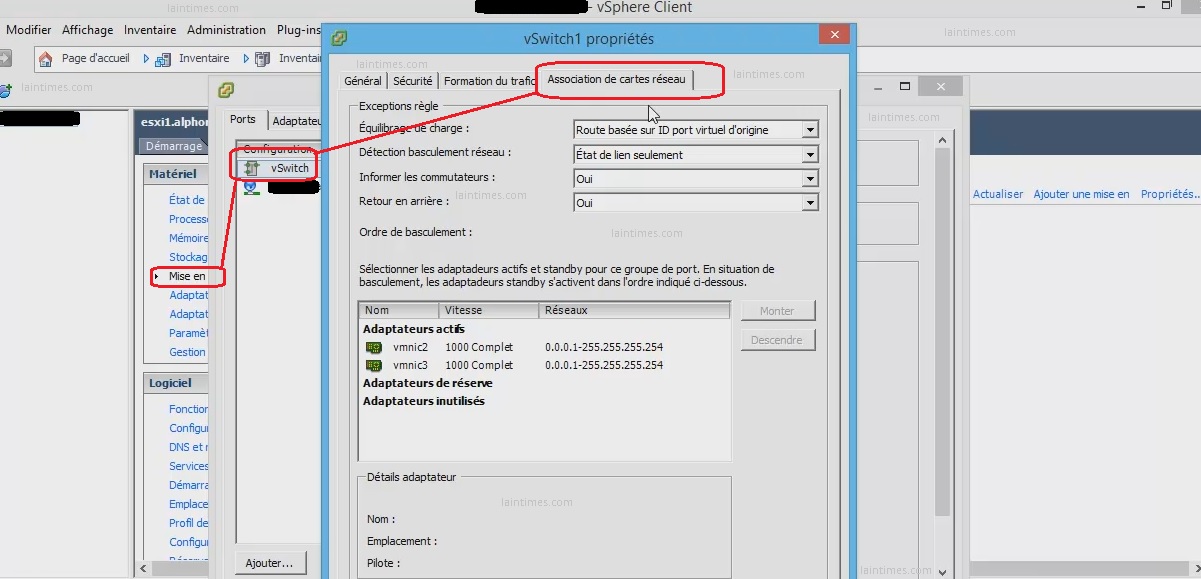

Le NIC Teaming


Types équilibrage de charge

  • Basé sur le port d’origine : L’id fixé permet de faire transiter le trafic par la même carte physique (uplink), le vswitch choisit l’uplink le moins sollicité.
  • Basé sur la source MAC : Permet de définir un chemin basé sur la mac adresse.
  • Basé sur source et destination IP Hash : Calcul effectué par le Vswitch via la source et la destination. Puis Détermine un chemin réseau (configuration etherchannel requise sur le switch qui est un regroupement de port d’un switch en un seul)

Détection basculement réseau

  • Etat de lien seulement : Si carte physique(uplink) HS bascule vers une autre. Soucis si lien cassé plus haut car il ne sera pas détecté par l’ESXI.(Ex: switch physique)
  • Sondage de balise (Beacon Probing) : Mini 3 cartes réseaux, Ne fonctionne pas en EtherChannel, Les cartes réseaux du vswitch échanges entre elle et adapte le chemin si pas de réponse. On appel cela l’échange communautaire de paquets

Informer les commutateurs

  • Oui : Le Vswitch va (reverse adress resolution protocol) informer les ESXi qui sont plus haut de la nouvelle table ARP.
  • Non : Pas de mise jour de la table ARP.

Retour en arrière (Si le lien revient)
Oui/Non : Revient à l’état initiale ou pas

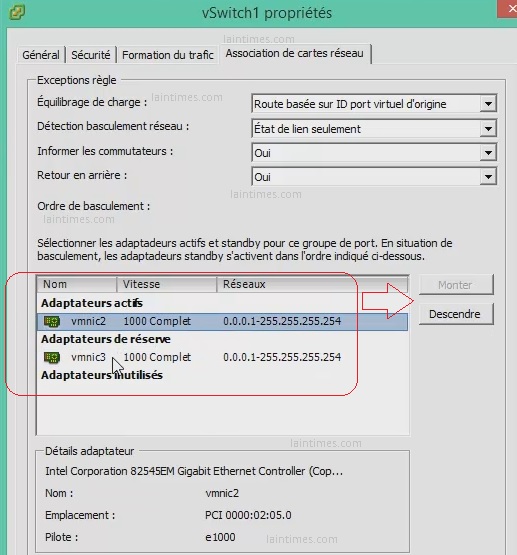

ordre de basculement

  • Adaptateurs Actifs : Cartes utilisées selon la politique de failover
  • Adaptateurs en veille : Si toutes les actives sont down alors activation
  • Adaptateurs non utilisés : Jamais utilisé si panne
